6AH4GT/EL34/6L6全段差動プッシュプルアンプ
by クールな雨がチャポン氏

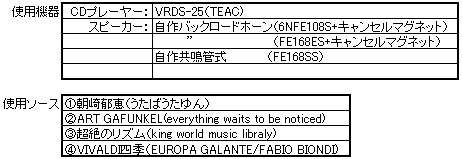

クールな雨がチャポン氏が製作された「6AH4GT/EL34/6L6汎用全段差動プッシュプル・ベーシック・アンプ」について、試聴レポートを送って下さいました。本ページは、そのレポートをぺるけがクールな雨がチャポン氏の許可を得て原文のまま編集したものです。試聴機材およびソースは以下のとおりです。


* * *

* * *


標準シャーシとして供給されたものと同じ配置です。
6AH4GTが載っていますが、
ピン接続の異なるEL34や6L6への切り換えができるようです。
トランスは、TANGOのPH-185とFE-25でしょうか。
下にLUX製のおなじみのアンプが見えます。
しかし、クリーム色のアンプはやっぱりきれいです。
(以下、本コーナーのコメントbyぺるけ)

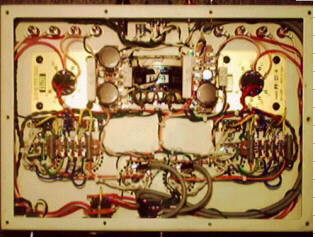

4本ある出力管と出力トランスとの間に、
バイアス調整用の端子類らしきものが見えます。
スピーカー端子が各4個見えます。

よくまとめられた配線です。
どうやら、電源スイッチとボリュームの間にあるのが、
出力管の切り換えスイッチのようです。
いや、そうではないような・・・これは秘密のスイッチか・・・

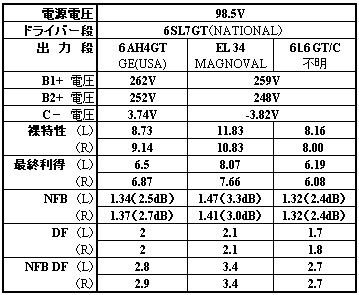

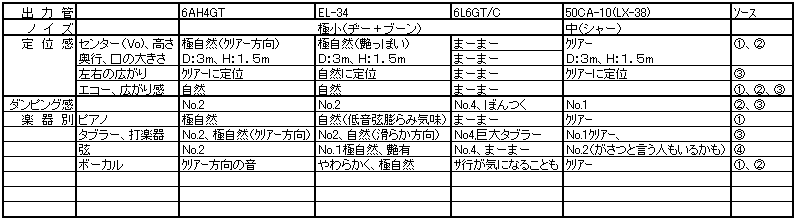

測定データ:
利得はEL34がいちばん大きく、
次いで6AH4GT、ビリが6L6です。

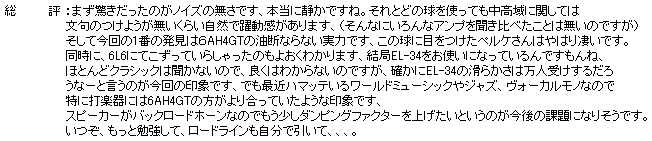

利得、D.F.ともにベーシック・アンプとして模範的な値です。
D.F.値がせいぜい3程度なので、
バックロードホーンにはちょっとつらかったようです。

本ページのリソースは、クールな雨がチャポン氏ことShizuo Naoi氏に帰属します。
