これから製作する全段差動プッシュプル・アンプでは、3種類のダイオードを使います。ダイオードは、半導体の原点のような素子で、2つの端子を持ちます。ダイオードは「diode」と書きますが、「di」の語源はラテン語の「duo」すなわち「2」を表す語です。英和辞典を「diode」で引くと、「二極管、ダイオード」の両方がみつかります。ちなみに、3極管は「triode」と書きますが、「tri」はラテン語の「tria」すなわち「3」のことです。
シリコン・ダイオード
最も一般的なダイオードです。「電流を一方向にしか流さず、反対方向には流さない」性質を持っています。交流が流れる回路の途中にこのダイオードを割り込ませると、電流を一方向にしか流さない性質のために、直流を取り出すことができます。交流から直流を取り出す作用のことを「整流」といいます。携帯電話の充電器、テレビ、CDプレーヤといったAC100Vの電源を使う電子機器のほとんどが、電源に整流回路を持っています。
シリコン・ダイオードの性質の基本は、「電流を一方向にしか流さず、反対方向には流さない」ですが、ほかにもいくつかポイントがあります。シリコン・ダイオードに電流を流した時、ダイオードの両端では一定の電圧降下が起こります。いいかえると、ダイオードの両端には一定の電圧が生じます。その電圧は、電流がさほど大きくない時で約0.6V、電流が増加するにつれて1V+αくらいまで徐々に上昇します。この電圧のことを「順方向電圧」といい、電源回路で使用した場合は、得られる直流電圧はこの順方向電圧分だけ目減りします。順方向電圧は比較的安定しているため、電子回路では整流目的以外でも何かと便利に使います。
整流用シリコン・ダイオードには、継続的に流せる電流(平均順電流)、瞬間的になら流せる電流(サージ電流)、逆方向にかけられる最大電圧(ピーク繰り返し逆電圧)といった規格があります。最大出力数ワット程度の真空管アンプでは、電源回路に常時流れる電流はせいぜい百数十mAですから、定格電流は1A、できたら1.5A以上のダイオードであれば大概は大丈夫(つまり、ダイオードが壊れない)です。また、ダイオードにかかる逆電圧は、整流しようとする交流電圧の約3倍(厳密には√2倍)と考えておけばよいので(こまかい話は省略)、電源トランスの2次電圧が280Vの場合ならば、逆耐圧1000V以上のダイオードであればOKとなります。この2つの条件に余裕を持たせることができるならば充分です。
今回の製作では、300V程度の高圧電源(B電源という)の整流用に2個、低圧のマイナス電源用に4〜5個使います。B電源用のシリコン・ダイオードには、「平均順電流1.5A以上、ピーク繰り返し逆電圧1000V以上」のものを用意し、マイナス電源用には、B電源用と同じものか「平均順電流1A以上、ピーク繰り返し逆電圧100V以上」のものを用意します。
整流用シリコン・ダイオードのほとんどは、両側から1本ずつリード線が突き出た樹脂製の筒型をしています。大きさはあずき粒くらいです。方向性があるため、実装時には取りつける向きを間違えてはいけません。その目印には2タイプあります。ひとつは電流が流れるのと同じ方向に「矢印」が印刷されている場合、もうひとつは「帯のようなマーカー」です。マーカーは、電流が流れる方向の出口側についています。
部品名 使用個所 規格 例 数量 Notes シリコン・ダイオード B電源整流用 逆耐圧1000V以上、1.5A以上 PANJIT UF2010
1R5NH412 - シリコン・ダイオード マイナス電源用 100V以上、1A〜2A 日本インター 10E1 (100V 1A)
レクトロン IN4002 (100V 1A)5 -
←上側が1000V/2Aタイプの"UF2010"、下側が1000V/1Aタイプの"IN4007"。ほぼ原寸大。
整流回路の詳細を勉強するには、「私のアンプ設計マニュアル」"３６．電源の設計その１ (基礎編)"をご覧ください。
定電流ダイオード(CRD)
全段差動プッシュプルアンプでは、何ヵ所かで「定電流ダイオード(CRD)」なるものを使います。性質は前述の整流用ダイオードと全く異なり、「どんな条件下であっても決められた一定の電流が流れる」という変な性質がウリです。定電流特性が「2mA」の定電流ダイオードがあったとして、その両端に5Vをかけると2mAが流れます。10Vかけてもやっぱり2mA流れます。20Vかけても2mA流れるのです。(しかし、1Vかけた時はたぶん0.5mAも流れないでしょう。そして、200Vかけたらたぶん壊れます。どんな部品でも、許容される定格から逸脱すれば、正常に動作しなかったり壊れたりします。)
これがどういうことを意味するのでしょうか。それは、直列になった回路のどこかにこの定電流ダイオードが入り込んでいると、その回路全体に流れる電流は常に一定になるように規制されてしまう、という効果です。全段差動プッシュプルアンプでは、定電流ダイオードのこの性質を使って、増幅回路全体に流れる電流を一定値に縛り付けてしまうところがこれまでのプッシュプルアンプと根本的に違います。

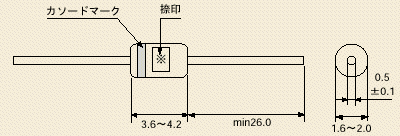

これは、石塚電子のEシリーズの形状データ↑
定電流ダイオードは、米粒ほどのガラスまたは樹脂に封入されており、両端から細いリード線が出ています。方向性があるため、実装では向きを間違えてはいけません。その目印にはシリコン・ダイオードと同じ「帯のようなマーカー」です。マーカーは、電流が流れる方向の出口側についています。
部品名 使用個所 規格 例 数量 Notes 定電流ダイオード 初段共通カソード側 定電流特性=1mA 石塚電子 E102 (0.88mA〜1.32mA) 2 参考データ:
E501 (0.4mA〜0.63mA)
E701 (0.6mA〜0.92mA)
E102 (0.88mA〜1.32mA)
E152 (1.28mA〜1.72mA)
E202 (1.68mA〜2.32mA)

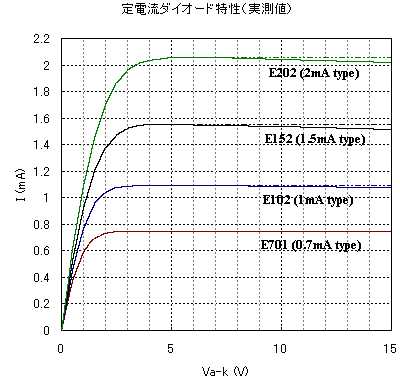

右図は、手元にある4種類の定電流ダイオード"E701"(0.7mAタイプ)から"E202"(2mAタイプ)までの実測データです。印加された電圧の影響を受けない安定した定電流特性が得られる(グラフが水平になる)電圧はタイプごとに異なります。0.7mAタイプでは、動作電圧が2Vあたりから定電流特性を持ち始め、2.5Vで充分な定電流特性が得られていますが、2mAタイプでは、5Vの動作電圧を与えてやらないと定電流特性を示してくれません。本機で使用する1mAタイプの場合は、3V以上となるような動作条件を考慮する必要があります。
ところで、定電流ダイオードにかかっている電圧が10V以上になると、電流値が減少してくるのはどういうわけなのでしょうか。それは、定電流ダイオードの特性が、温度変化に対して負の相関を持っているためです。電圧が高くなると定電流ダイオードの自己発熱が大きくなり、その影響が出てしまうのです。また、自己発熱がちいさくても、他の部品の発熱によってシャーシ内の温度が上昇するにつれて特性は変化します。厳密な設計する場合、この変化を見越しておく必要があります。
2mAの定電流が欲しいのに、動作電圧の余裕が3Vしか得られないような場合は、2mAタイプ1本で済ますのではなく、1mAタイプを2本並列にすればOKです。このように、定電流ダイオードの並列接続は意味がありますが、直列接続は意味をなしません。

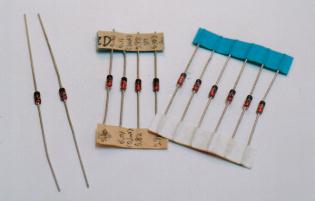

↑左の2つが定電圧ダイオード、残りは全部定電圧ダイオード。区別はつかない。
定電圧ダイオード(ツェナ・ダイオード=ZD)
全段差動プッシュプルアンプでは、増幅段ごとに「定電流回路」が1個ずつ必要です。初段は上述の定電流ダイオード1個で済ますことができますが、出力段は流れる電流が大きいので、これに対応できる定電流ダイオードがありません。そこで、いくつかの部品を組み合わせて定電流ダイオードと同じような性質を持った回路(定電流回路という)を作ります。その時、部品のひとつとして「定電圧ダイオード(ZD=ツェナ・ダイオード)」を1個ずつ使います。
定電圧ダイオードは、「どんな条件下であっても決められた一定の電圧が生じる」という、定電流ダイオードとどこが違うんだ、と言いたくなるような性質を持っています。定電圧特性が「5V」の定電圧ダイオードがあったとして、そのダイオードに1mAの電流を流すとダイオードの両端に5Vの電圧が現れます。2mA流してもやっぱり5Vが生じます。5mA流しても5Vが生じるのです。(しかし、0.1mA流した時はたぶん5V以下になるでしょう。そして、1Aも流したらたぶん壊れます。どんな部品でも、許容される定格から逸脱すれば、正常に動作しなかったり壊れたりします。)
これがどういうことを意味するのでしょうか。それは、電流が流れている回路のどこかにこの定電圧ダイオードが存在すると、その定電圧ダイオードの両端からは常に一定電圧が得られる、という効果です。そこに流れている電流の大小の影響を受けることなく、常に一定の電圧が得られるため、「基準」となる電圧が欲しい時などに重宝します。
部品名 使用個所 規格 例 数量 Notes 定電圧ダイオード 出力段定電流回路 定電圧特性=6.6V
(4V〜8Vの間で自由に設計できます)日立 HZ 7A-1 (6.6V〜6.9V) 2 参考データ:
HZ 6B-2 (5.6V〜5.9V)
HZ 6B-3 (5.7V〜6.0V)
HZ 6C-1 (5.8V〜6.1V)
HZ 6C-2 (6.0V〜6.3V)
HZ 7A-1 (6.3V〜6.6V)
HZ 7A-2 (6.4V〜6.7V)
HZ 7A-3 (6.6V〜6.9V)
HZ 7B-1 (6.7V〜7.0V)

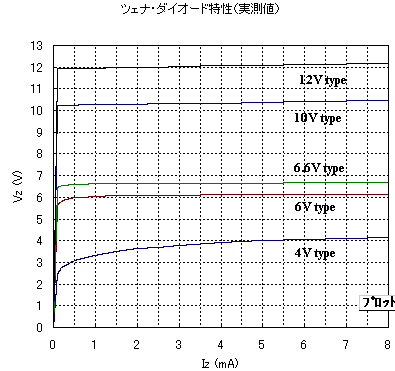

定電圧ダイオードも、米粒ほどのガラスまたは樹脂に封入されており、両端から細いリード線が出ています。方向性があるため、実装では向きを間違えてはいけません。その目印にはシリコン・ダイオードと同じ「帯のようなマーカー」です。マーカーは、電流が流れる方向の(出口ではなく)入口側についています。右図は、手元にある4Vタイプ〜12Vタイプまでの5種類の定電圧ダイオードの実測データです。グラフが水平になっているほど、電流の変化に依存しない安定した定電圧特性であることを意味しています。
特徴的なのは4Vタイプです。お世辞にも良い定電圧特性とは言えません。しかし、6V以上ではどれも安定した定電圧特性を示しています。これは、定電圧ダイオードが、5Vアタリを境にして動作の原理が変化するためです。本機で、6〜7Vタイプを推奨している理由はここにあります。
6Vタイプでは、最低でも0.5mA以上の動作電流が必要であることがわかります。10Vタイプ以上では、0.1mAの段階ですでに充分な定電圧特性が得られています。4Vタイプでは、まともな定電圧特性を得ようとすると、4mA以上の電流を流してやらなければなりません。
定電圧ダイオードは、直列接続することでより高い電圧特性を得ることができます。しかし、並列接続は意味をなしません。
