| メーカー | 品名 | インピーダンス | 周波数レスポンス | 出力 | 1次 インダク タンス |
許容DC電流 | 形状 | 外寸/mm | 取付ピッチ /mm |
重量 | 価格 | 標準 シャーシ 対応 |
|||||
| 1次 | 2次 | 2本分 | アンバ ランス |
W | D | H | 横幅 | 奥行 | |||||||||
| TANGO | FE-25-8 | 8kΩ | 4,8,16Ω | 10Hz〜50kHz(-1dB) (入力4V,rp=Zp) |
25W 50Hz |
130〜280H | 130mA | 7mA | 角型 グレー焼付 |
83 | 78 | 80 | 60 | 55 | 1.6kg | 11,000円 | ○ |
| ノグチ | PMF-25P | 5kΩ 8kΩ |
8Ω | 10Hz〜80kHz(±2.0dB) | 25W 40Hz |
- | 200mA(5kΩ) 200mA(8kΩ) |
- | 枠締め縦型 (黒) |
68 | 79 | 83 | 46 | 59 | - | 6,800円 | ○ |
| ソフトン | RX-40-5 | 5kΩ(6.7kΩ) | 6Ω(8Ω) | 6Hz〜65kHz(±1dB) (入力4V,rp=Zp) |
40W 40Hz |
290〜640H | 210mA(5kΩ) | 5mA 2.5mA推奨 |
角型 (黒メタリック) |
83 | 78 | 107 | 60 | 55 | 1.5kg | 9,800円 | ○ |
| ノグチ | PMF-15P | 5kΩ 8kΩ |
8Ω | 20Hz〜100kHz(±2.5dB) | 15W 40Hz |
- | 160mA(5kΩ) 140mA(8kΩ) |
- | バンド型 (黒) |
90 | 63 | 58 | 80 | - | - | 4,000円 | - |
| TAMRA | F-485 | 8kΩ | 4,8,16Ω NFB16Ω |
30〜50kHz(±1dB) | 15W | - | 110mA | 10mA | 角型 (グレー) |
68 | 71 | 91 | 54 | - | - | 14,300円 | - |
| 東栄変成器 | OPT-10P | 8kΩ | 4,8Ω | - | 10W 100Hz |
巻線抵抗 374Ω±5%(20℃) |
70mA×2 | - | バンド型 | 87 | 57 | 55 | 76 | - | 0.75kg | 2,500円 | - |
| 東栄変成器 | OPT-20P | 8kΩ | 4,8Ω | - | 20W 100Hz |
巻線抵抗 360Ω±5%(20℃) |
100mA×2 | - | バンド型 | 104 | 59 | 68 | 93 | - | 1.2kg | 3,750円 | - |
| TANGO | U13-8 | 8kΩ | 4,8,16Ω | 20Hz〜75kHz(-1dB) (入力4V,2rp=Zp) |
13W 60Hz |
79〜270H | 130mA | 2.8mA | バンド型 (黒) |
95 | 59 | 63 | 84 | - | 0.8kg | 6,920円 (H11.7.20) |
- |
| TANGO | U15-8 | 8kΩ | 4,8,16Ω | 15Hz〜100kHz(-1dB) (入力4V,2rp=Zp) |
15W 60Hz |
50〜230H | 160mA | 3.8mA | バンド型 (黒) |
70 | 65 | 67 | 55 | 46 | 0.8kg | 7,400円 (H11.7.20) |
- |
| TANGO | CRD-8 | 8kΩ | 4,8,16Ω | 10Hz〜60kHz(-1dB) (入力4V,2rp=Zp) |
25W 50Hz |
85〜210H | 160mA | 6.4mA | 角型 (黒) |
83 | 75 | 80 | 60 | 55 | 1.6kg | 11,760円 (H11.7.20) |
○ |
| TANGO | FX-40-8 | 8kΩ | 4,8,16Ω | 4Hz〜50kHz(-1dB) (入力4V,2rp=Zp) |
40W 45Hz |
280〜580H | 200mA | 3.5mA | 角型 (黒) |
83 | 78 | 104 | 60 | 55 | 2.3kg | 15,870円 (H11.7.20) |
○ |
| TANGO | XE-45-8 | 8kΩ | 4,8,16Ω | 5Hz〜50kHz(-1dB) (入力4V,2rp=Zp) |
45W 40Hz |
230〜550H | 200mA | 6mA | 角型 グレー焼付 |
83 | 78 | 104 | 60 | 55 | 2.3kg | -円 (H-) |
○ |
| 現行品 |
| 製造中止 |
今回のアンプで使えそうな出力トランスで主なものを上の表にまとめてみました。そんなに高価でないものばかりを集めています。今、みなさんのお手元にあるものを流用したり、オークションなどで中古が入手できることもありますので、すでに絶版になったものも入れておきました。特定の出力トランスでなければならないとか、特にこれを推奨するなどというつもりはさらさらありません。1次インピーダンスが8kΩ〜10kΩであれば立派にアンプを仕上げることができます。
本講座で、一体どの出力トランスを題材にするかはとても悩ましい問題です。しかし、ここはひとつ心を決めないことには話が先に進みません。そこで、2つの出力トランスを選びました。TANGO FE-25-8（左）とノグチ PMF-25P（右）です。特に理由はなく、現行品の中で2つ選ぼうとしたら、この2つが目に止まっただけのことです。この2つはほぼ同規模の出力トランスで、今回の製作には充分過ぎる容量を持っています。
同じコアサイズであれば、プッシュプル用出力トランスは、シングル用出力トランスよりもはるかに大きなキャパシティがあります。ですから、もっと小型のノグチ PMF-15PやTANGO U13、U15シリーズでも何ら不足はありません。東栄変成器のものは、カバーがなく端子が剥き出しであるために実装に少々の智恵がいりますが、その分安価なのでシャーシ内に収めることができるならばおすすめです。
電源トランス
| メーカー | 品名 | 1次 | 2次 | 形状 | 磁気 シールド |
外寸/mm | シャーシ下 /mm |
取付ピッチ/mm | シャーシ穴/mm | 重量 | 価格 | 標準 シャーシ 対応 |
|||||
| B電源用 | ヒーター用 | W | D | H | 横幅 | 奥行 | 横幅 | 奥行 | |||||||||
| TANGO | PH-185 | 100V | 0-(60V)-250V-280V×2 DC190mA(球),180mA(Si) |
5V 2A×1 6.3V 2.5A×2 6.3V 2A×1 |
伏型 (グレー焼付) |
なし | 100 | 86 | 84 | 28 | 79 | 64 | 70 | 57 | 3.3kg | 9,800円 | ○ |
| ノグチ | PMC-190M | 100V | 0-180V-200V-220V×2 DC190mA |
2.5V-6.3V 3A×2 5V-6.3V 3A×1 5V 3A×1 |
伏型 (黒) |

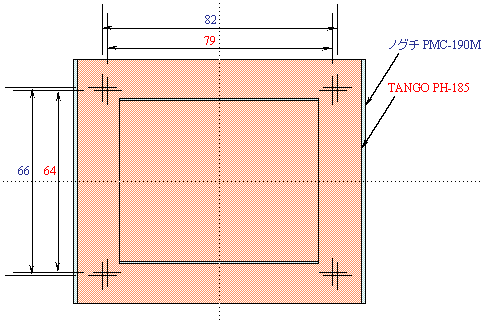

あり | 103 | 86 | 75 | 25 | 82 | 66 | 70 | 58 | - | 7,700円 | ○ |
| ノグチ | PMC-170M | 100V | 0-(70V)-290V-320V-350V×2 DC170mA |
2.5V-6.3V 3A×2 5V-6.3V 3A×1 5V 3A×1 |
伏型 (黒) |
あり | 103 | 86 | 85 | 25 | 82 | 66 | 70 | 58 | - | 7,900円 | ○ |
| ノグチ | PMC-150M | 100V | 0-(70V)-290V-320V-350V×2 DC150mA |
2.5V-6.3V 3A×2 5V 3A×1 |
伏型 (黒) |
あり | 103 | 86 | 75 | 25 | 82 | 66 | 70 | 58 | - | 7,200円 | ○ |
| TANGO | GS-115 | 100V | 0-250V-280V×2 DC120mA(球),115mA(Si) |
5V-6.3V 2A×1 6.3V 1.5A×2 |
伏型 (グレー焼付) |
あり | 85 | 71 | 82 | 23 | 65 | 52 | 55 | 46 | 2.2kg | 9,500円 | - |
| TANGO | GS-115D | 100V | 0-250V-280V×2 DC120mA(球),115mA(Si) |
5V-6.3V 2A×1 6.3V 1.5A×2 |
角型 (グレー焼付) |
あり | 83 | 78 | 80 | 23 | 65 | 52 | 55 | 46 | 2.7kg | 10,500円 | - |
| ノグチ | PMC-100M | 100V | 0-200V-240V-280V×2 DC100mA |
5V-6.3V 2A×2 6.3V 2A×1 |
伏型 (黒) |
あり | 92 | 78 | 68 | 27 | 73 | 59 | 60 | 52 | - | 4,700円 | - |
| TANGO | LH-150 | 100V | 0-280V-300V×2 DC150mA(球),140mA(Si) |
5V-6.3V 3A×1 6.3V 3A×2 5V 0.6A×1 |
伏型 (黒) |
なし | 99 | 83 | 80 | 35 | 82 | 65 | 73 | 58 | 2.9kg | 11,080円 (H11.7.20) |
○ |
| TANGO | PH-120 | 100V | 0-250V-280V×2 DC120mA(球),110mA(Si) |
5V-6.3V 2A×1 5V-6.3V 1.2A×1 6.3V 3A×1 |
伏型 (黒) |
なし | 99 | 83 | 75 | 26 | 82 | 65 | 73 | 58 | 2.6kg | 9,130円 (H11.7.20) |
○ |
| TANGO | N-12 | 100V | 0-220V-250V×2 DC120mA(球),120mA(Si) |
5V-6.3V 2A×1 6.3V 2.5A×2 |
伏型 (黒) |
なし | 88 | 76 | 77 | 30 | 72 | 59 | 65 | 55 | 2.3kg | 9,850円 (H11.7.20) |
- |
| 現行品 |
| 製造中止 |
さて、電源トランスです。出力管の候補に上がっている球がいずれも小型であり、動作プレート電圧が低めになっています。こういう条件に適した電源トランスの仕様は、B電源用2次巻線の電圧が230V〜240Vくらいで、取り出せる直流電流が130mA以上になります。
世の中、意地が悪いもので、こういう条件をぴったりと満たしてくれる電源トランスというのはありません。それでも探してみると、求める条件に近い電源トランスが2つありました。ノグチ PMC-190MとTANGO PH-185です。PH-185の方が電圧が高め、PMC-190Mの方が低めになっています。電源回路である程度工夫することでどちらの電源トランスでも破綻のない設計が可能です。
幸い、サイズはほぼ同じ、取り出せる直流電流は180〜190mAなので6AH4GTや6BX7GTを使うのに容量には充分な余裕があります。
ところで、この2つの電源トランスを使った場合、一体どれくらいの電源電圧(整流出力電圧)が得られるのでしょうか。
両トランスともに、出力特性データは公表されていません。経験的にいえることは、シリコンダイオード整流の場合で、最大出力電流の80%くらいを取り出した時の整流出力は、元の2次巻き線電圧の「約1.25倍」くらいである、ということです。

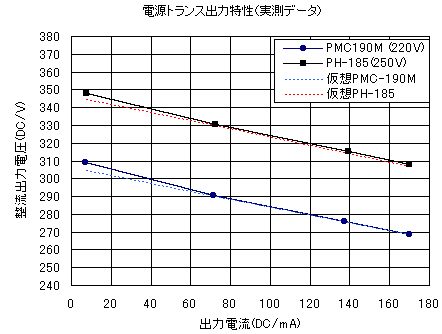

そこで、実際に測定してみました(右図)。測定条件は、ノグチ PMC-190Mでは220v巻き線、TANGO PH-185では250V巻き線を使いました。シリコンダイオードで整流し、100μFのコンデンサで受けます。シリコン整流ダイオードと100μFのコンデンサの間には20Ωの保護抵抗を挿入しています。
140mAポイントを見ると、PMC190-Mで275V、PH-185で315Vです。それぞれを220Vと250Vで割ると1.25と1.26になります。経験則とぴったり一致しました。なお、本測定値は「AC100Vきっかり」の時のデータなので、みなさんの環境における商用電源の電圧が96Vであったり103Vであるような場合は、本データを0.96倍あるいは1.03倍してください。
なお、最大出力さえ欲張らなかったら、もう少し小型の電源トランスでもよく、TANGO GS-115/115Dやノグチ PMC-100Mも使えます。皆さんが選んだ球と電源トランスの相性についての詳細は、電源設計のページに預けます。
本講座の重要なポイントは、キットのように与えられたとおりに製作するのではなく、自分が選んだ球や部品によって状況が変化する中で、自分なりに判断し、工夫して、完成までこぎつけることにあります。正解は自分の判断の中にあるのだということを忘れないでください。私は単に、みなさんが溝に落っこちたりしないための最小限のガイド役にすぎないのです。
トランス選定のこだわり
TANGOの電源トランスのうちPH-185とGS-115シリーズは、手の混んだグレー焼付け塗装が施されています。出力トランスのFE-25-8も同様です。この塗装処理のコストがばかにできないくらい高く、ノグチのトランスに比べてTANGOの価格が高いのはもっぱらこの塗装に手をかけたせいだといってもいいでしょう。トランス類をすべてTANGOで揃えることによって、質感のある色調で揃えることができます。これはこれでなかなか良いものです。各電源トランス、出力トランスの特徴は以下のとおりです。
- PMC-190M（画像右）
- 電源電圧が低い6BM8用アンプとして特注されたものが、定番化しました。
- 得られる電源電圧が低いため、(ロードラインを引いてみるとわかりますが)比較的高い電源電圧を要求する球(EL34や6L6、6F6)には向きません。6AH4GT、6EM7、6BX7といった球に適します。
- 漏洩磁束を低減するためのショートリングがつけられています。
- PH-185（画像左）
- 2次巻き線電圧が250Vと280Vであるため、比較的低い電源電圧がなじむ球(6EM7や6BX7GT)では電源回路の設計に苦労します。6AH4GTがぎりぎりでマッチします。
- 各ヒーター巻き線の容量が最大のものでも2.5Aなので、そのままでは1.5Aを要求するEL34を2本分供給できません。若干の工夫がいります(可能です)。
- 仕上げがTANGOの出力トランスFE-25-8とお揃いなので、これと組み合わせるとサマになります。
- PMF-25P（画像右）
- コストを下げた一般的設計です。
- 広帯域は狙っていませんが、コア・ボリュームは確保されています。
- 電磁シールド効果のあるケースにはいっていないため、電源トランスからの漏洩磁束に対して無防備です。
- FE-25-8（画像左）
- 超高域特性の改良を行った高度な設計です。
- ノグチのトランスに比べて割高ですが、それなりのことはあります。
- 電磁シールドもしっかり効いており、電源トランスからの誘導ハムは非常に小さいです。
TANGO FE-25-8 ↓

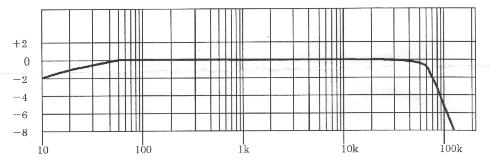

ノグチ PMF-25P ↑
真空管アンプ用トランス事情
真空管というデバイスが、いずれこの世から消え行く運命にあることを象徴するように、真空管アンプ用のトランスも徐々に入手が難しくなってきました。我々にとっての最大の事件といえば、平田電機製作所の廃業でしょう。誰もが「これからはTANGOのトランスが手に入らなくなる」と慌てたことと思います。TANGOといえば、真空管用トランスの世界的トップメーカーであり、私のところにも世界各国の自作オーディオファンから「どうしたらTANGOのトランスが海外でも入手できるのか」というメールが来たものです。そのTANGOブランドも、有限会社アイエスオーが商品限定とはいうもののトランス製造業務を引き継ぎ、TANGOブランドの消滅だけは回避されたのでした。
