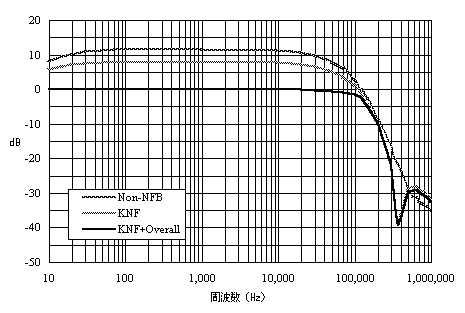

6G-A4 シングル・アンプ周波数特性

TANGO H-5Sは、500kHz〜600kHzあたりにピークを持っており、この様子は無帰還動作でも、わずかに特性の肩となって現われるため確認できます。

NFBをかけることでこのピークが強調されやすくなります。事実、わずかなKNFをかけただけで、「肩」が「ピーク」に化けました。位相補正によるこの高域のピークの管理が、H-5Sの使い方のポイントではないでしょうか。

同じ現象は「その１」のアンプでも生じました。

測定条件：16Ω負荷時、0dB=1V、R-ch
