●石塚電子Eシリーズ
□定電流ダイオード CRD-1.00 150円/本×2＝300円
□定電流ダイオード CRD-希望値 150円/本×2＝300円

●2SK30A/2SK246を使う定電流素子
□定電流FET CRD-K30/246-O-希望値（1.23mA以下） 200円/本×2＝400円
□定電流FET CRD-K30/246-Y/GR-希望値（1.24mA以上）（160円/本×2＝320円
□定電流FET CRD-K30/246-Y-1.65mA 160円/本×2＝320円
□定電流FET CRD-K30/246-GR-4mA〜4.17mA 160円/本×2×2＝640円
□定電流FET CRD-K30/246-10mA 160円/本×3×2＝960円
□定電流FET CRD-K30/246-11mA 160円/本×3×2＝960円

●定電圧ダイオード
□定電圧ダイオード HZ-6-A3(5.5V) 35円×1＝35円（残数少）
□定電圧ダイオード HZ-6-C2(6.2V) 35円×1＝35円
□定電圧ダイオード HZ-12-A2(11.9-12.4V) 35円×1＝35円
□定電圧ダイオード HZ-12-C2(13.5-14.0V) 35円×1＝35円
□定電圧ダイオード HZ-16-2(15.7V〜16.5V) 35円×1＝35円
□定電圧ダイオード HZ-18-1(16.9-17.7V) 35円×1＝35円
□定電圧ダイオード HZ-20-2(19.5-20.4V) 35円×1＝35円
□定電圧ダイオード 1N4745A(16V±0.8V)無選別 20円×1＝20円
□定電圧ダイオード 1N4745A(16V±0.3V)選別 40円×1＝40円

---

■選別CRD/定電流ダイオード　・・・"2SK30ATM"pdfデータシート、"2SK246"pdfデータシート、"石塚電子CRD"pdfデータシート

表記の定電流値は24℃〜28℃で測定して選別しています。定電流ダイオード（JFETも含む）は温度が高くなると電流値がどんどん低下します。使用環境によっては希望通りの電流値にならないことがあります。高温で使う場合は1ランク大きな値のものから選んでください。

重要：2SK30も2SK246もすでに製造中止となり入手が困難になりつつあります。選別・グループ化したCRDやJFETはいずれも数に限りがあります。同一値のものを多量に頒布できません。たとえば、8mAが必要な場合は、「4.00mA×4」とせずに「合計で8mAを2組」と指定してください。2SK30A-GRと2SK246-GRは区別せず、あるものをお送りしますのであしからず。貴重かつ限られた資源ですので大切に扱いましょう。

-	Group	型番	選別範囲	在庫	測定条件	費用
2SK30を使用	CRD-K30-0.92	2SK30A-O	0.88mA〜0.96mA	残20	Vds＝6V。 周囲温度24〜26℃。	1本200円
	CRD-K30-0.92	2SK30A-O	0.88mA〜0.96mA	残数少
	CRD-K30-0.96	2SK30A-O	0.92mA〜1.00mA	残数少
	CRD-K30-1.00	2SK30A-O	0.96mA〜1.04mA	×
	CRD-K30-1.04	2SK30A-O	1.00mA〜1.08mA	残数少
	CRD-K30-1.09	2SK30A-O	1.05mA〜1.13mA	残数少
	CRD-K30-1.13	2SK30A-O/Y	1.09mA〜1.18mA	残数少
	CRD-K30-1.18	2SK30A-O/Y	1.14mA〜1.23mA	残2
	CRD-K30-1.23	2SK30A-O/Y	1.19mA〜1.28mA	×
	CRD-K30-1.29	2SK30A-Y	1.24mA〜1.33mA	×	Vds＝6V。 周囲温度24〜26℃。	1本160円
	CRD-K30-1.34	2SK30A-Y	1.29mA〜1.39mA	×
	CRD-K30-1.40	2SK30A-Y	1.35mA〜1.45mA	×
	CRD-K30-1.46	2SK30A-Y	1.40mA〜1.51mA	×
	CRD-K30-1.52	2SK30A-Y	1.47mA〜1.58mA	×
	CRD-K30-1.58	2SK30A-Y	1.53mA〜1.64mA	×
	CRD-K30-1.65	2SK30A-Y	1.59mA〜1.71mA	○
	CRD-K30-1.72	2SK30A-Y/2SK246-Y	1.66mA〜1.78mA	○
	CRD-K30-1.80	2SK30A-Y/2SK246-Y	1.74mA〜1.86mA	○
	CRD-K30-1.87	2SK30A-Y/2SK246-Y	1.80mA〜1.95mA	○
	CRD-K30-1.95	2SK30A-Y/2SK246-Y	1.88mA〜2.03mA	○
	CRD-K30-2.04	2SK30A-Y/2SK246-Y	1.96mA〜2.12mA	○
	CRD-K30-2.12	2SK30A-Y/2SK246-Y	2.04mA〜2.21mA	○
	CRD-K30-2.21	2SK30A-GR	2.13mA〜2.30mA	○
	CRD-K30-2.31	2SK30A-GR	2.22mA〜2.40mA	残数少
	CRD-K30-2.41	2SK30A-GR	2.32mA〜2.50mA	×
	CRD-K30-2.51	2SK30A-GR	2.42mA〜2.60mA	×
	CRD-K30-2.62	2SK30A-GR	2.52mA〜2.72mA	残2
	CRD-K30-2.73	2SK30A-GR/2SK246-GR	2.63mA〜2.83mA	残4
	CRD-K30-2.85	2SK30A-GR/2SK246-GR	2.74mA〜2.95mA	残6
	CRD-K30-2.97	2SK30A-GR/2SK246-GR	2.86mA〜3.08mA	×
	CRD-K30-3.09	2SK30A-GR/2SK246-GR	2.98mA〜3.21mA	×
	CRD-K30-3.23	2SK30A-GR/2SK246-GR	3.11mA〜3.34mA	残8
	CRD-K30-3.36	2SK30A-GR/2SK246-GR	3.25mA〜3.48mA	残数少
	CRD-K30-3.51	2SK30A-GR/2SK246-GR	3.38mA〜3.63mA	○
	CRD-K30-3.66	2SK30A-GR/2SK246-GR	3.53mA〜3.79mA	○
	CRD-K30-3.79	2SK30A-GR/2SK246-GR	3.66mA〜3.93mA	○
	CRD-K30-3.90	2SK30A-GR/2SK246-GR	3.82mA〜3.98mA	○
	CRD-K30-4.00	2SK30A-GR/2SK246-GR	3.86mA〜4.13mA	○
	CRD-K30-4.17	2SK30A-GR/2SK246-GR	4.02mA〜4.31mA	○
	CRD-K30-4.34	2SK30A-GR/2SK246-GR	4.20mA〜4.49mA	○
	CRD-K30-4.53	2SK30A-GR/2SK246-GR	4.38mA〜4.68mA	残数少
	CRD-K30-4.72	2SK30A-GR/2SK246-GR	4.56mA〜4.88mA	×
石塚電子製CRD	CRD-0.92	E102	0.89mA〜0.95mA	△	Vak＝6V。 周囲温度24〜26℃。	1本150円
	CRD-0.92	E102	0.93mA〜0.99mA	残数少
	CRD-0.96	E102	0.93mA〜0.99mA	×
	CRD-1.00	E102	0.97mA〜1.03mA	×
	CRD-1.04	E102	1.01mA〜1.07mA	残数少
	CRD-1.09	E102	1.06mA〜1.12mA	残数少
	CRD-1.13	E102	1.10mA〜1.17mA	○
	CRD-1.18	E102	1.15mA〜1.22mA	○
	CRD-1.23	E102	1.20mA〜1.27mA	○
	CRD-1.29	E102/E152	1.25mA〜1.32mA	残2
	CRD-1.34	E152	1.30mA〜1.38mA	×
	CRD-1.40	E152	1.36mA〜1.44mA	×
	CRD-1.46	E152	1.41mA〜1.50mA	×
	CRD-1.52	E152	1.48mA〜1.57mA	×
	CRD-1.58	E152	1.54mA〜1.63mA	残2
	CRD-1.65	E152	1.60mA〜1.70mA	残2
	CRD-1.72	E152	1.67mA〜1.77mA	×
	CRD-1.80	E152/E202	1.74mA〜1.85mA	残2
	CRD-1.87	E202	1.82mA〜1.93mA	×
	CRD-1.95	E202	1.90mA〜2.01mA	×
	CRD-2.04	E202	1.98mA〜2.10mA	×
	CRD-2.12	E202	2.06mA〜2.19mA	×
	CRD-2.21	E202	2.15mA〜2.28mA	×
	CRD-2.31	E272	2.24mA〜2.38mA	×
	CRD-2.41	E272	2.34mA〜2.48mA	残2
	CRD-2.51	E272	2.44mA〜2.58mA	残2
	CRD-2.62	E272	2.54mA〜2.70mA	残数少
	CRD-2.73	E272	2.65mA〜2.81mA	残3
	CRD-2.85	E272	2.76mA〜2.93mA	残1

---

■選別ZD/定電圧（ツェナ）ダイオード　・・・”ルネサス（日立）HZシリーズ”pdfデータシート

定電圧（ツェナ）ダイオードは実にさまざまな電圧のものが各メーカーはから販売されています。用途が広くあらゆる場面で使われるのと、精度が要求される基準電圧で使用されることが多いため、精密に分類されて付番されています。

定電圧（ツェナ）ダイオードの使用上の注意点としては、温度特性を考慮に入れることと、雑音を発生するのでプリアンプなどの低雑音性能が要求される場面では回路上注意がいります。甘くみると「ザー」という派手なノイズにやられます。特性については”ルネサス（日立）HZシリーズ”pdfデータシートを参照してください。

定電圧（ツェナ）ダイオードが、温度特性と内部抵抗の低さの両方で優れた特性が得られやすいのは「7V前後」のものです。温度特性がニュートラルになるのは約5Vですが、5Vだと内部抵抗は急増します。5V以上では電圧が高くなるにつれて温度特性および内部抵抗ともに徐々に劣化してゆきます。12Vのものは、6Vのものを2つ直列にした場合よりも温度特性は悪くなります。もっとも、真空管回路では高い精度が要求される場面は少ないのでカリカリすることもないと思います。

重要：頒布しているルネサス製のツェナダイオードは、他社に比べて電圧の区分けが細かく精密な電圧を指定して選べるという良さがありましたが、ついに製造中止になりました。手持ちがある限り頒布しますが、2014年に入って徐々に入手が困難になってきました。なくなったものから頒布は終了します。

Group	型番	温度特性（approx） 動作抵抗（max）	電圧範囲	在庫（本）	測定条件	費用
ZD-5.5	HZ6-A3	1.2mV/℃（0.02%/℃） 40Ω	5.4V〜5.7V	在庫限り	Iz＝2〜3mA。 周囲温度24〜28℃。	1本35円
ZD-6.2	HZ6-C2	1.2mV/℃（0.02%/℃） 40Ω	6.0V〜6.3V	在庫限り
ZD-7	HZ7-B3	2.8mV/℃（0.04%/℃） 15Ω （動作抵抗は7Vが最も低い）	7.0V〜7.3V	なくなりました
ZD-12	HZ12-A2	8.6mV/℃（0.072%/℃） 35Ω	11.9V〜12.4V	在庫限り
ZD-13.7	HZ12-C2	8.6mV/℃（0.072%/℃） 35Ω	13.5V〜14.0V	在庫限り
ZD-15	HZ15-3	12.5mV/℃（0.078%/℃） 40Ω	14.9V〜15.5V	在庫限り
ZD-16	HZ16-2	12.5mV/℃（0.078%/℃） 45Ω	15.7V〜16.5V	在庫限り
ZD-17	HZ18-1	13.6mV/℃（0.08%/℃） 55Ω	16.9V〜17.7V	在庫限り
ZD-20	HZ20-2	16.6mV/℃（0.083%/℃） 60Ω	19.5V〜20.4V	在庫限り
1N4745A	1N4745A選別	16Ω	16.3V±0.3V	在庫限り	Iz＝10mA。 周囲温度24〜28℃。	1本40円

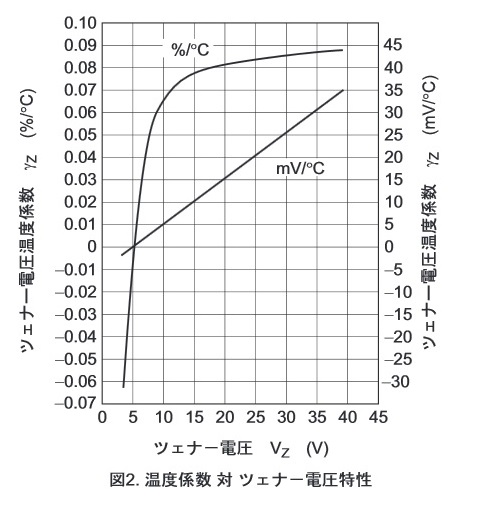

右図は、ツェナダイオードの温度特性です。

まず、5Vのところを見てください。温度係数（%/℃、mV/℃）がゼロになっています。5Vよりも低い電圧のものは温度係数が負となり、5Vよりも高いものは温度係数が正になります。温度変化に影響されないようにしたい場合は5Vのものを使えということです。

電圧が高いものほど温度係数（%/℃）が大きくなりますから、高電圧のものを1個よりも低電圧のものを2個以上直列にした方が温度的には有利です。

温度係数が2mV/℃になるのは7Vくらいの時です。ということは、7V（温度係数＝2mV/℃）のツェナダイオードと通常のシリコンダイオード（温度係数＝-2mV/℃）を直列にしても、温度係数をほぼゼロにすることが可能です。
