部品入手のお助けページ
代替部品のご案内と一部の部品の頒布(はんぷ)


★★★ 重要なお知らせ(2019.7.25) ★★★

とても残念ですが、健康上の理由※により、ほとんどの活動を停止しなければならなくなりました。これまで製作してきた作品、使ってきたオーディオ機材、収集したLPレコードやCDは足手まといになるため、ほとんどすべて手放しました。私のHomePageの記事として掲載されている作品やオーディオ機材は、これまで私の音を愛してくださった方々に買い取っていただきました。もう手元には生活に必要最小限のミニワッターと周辺機器、そしてコンパクトなスピーカーだけになりました。それくらいの覚悟を決めないとやってゆけない難病を発症してしまったということです。進行性かつ治す方法がない病気で、一体いつまで人とのコミュニケーションができるかわかりませんし、私に残された時間はそう多くありません。

※筋萎縮性側索硬化症(ALS、指定難病2)を発症しました。


部品調達ガイド (2019.8.17)

<入手困難な半導体>
2SK170-GR/BL, 2SK117-BL, 2SK30AY/GR精密選別ペア継続頒布をめざして少しずつ復帰中。
2SA872A, 2SC1775A, 2SA970-BL, 2SC2240-BL継続して頒布の準備中ですが道は遠いです。
2SA950-Y, 2SA1680同上。
高圧電源用トランジスタ 2SC3425, 2SC2688同上。
高圧電源用トランジスタ 2SC2482(71Aシングルの初段カスコード用)同上。
高圧電源用MOS-FET同上。
PG3889S(LED)同上。
1NU41(19Vミニワッターのバイアス用)同上。他のダイオードで代替不可。
2SA1359/2SC3422同上。秋月。
半導体通販品揃えが多く比較的廉価なのはサトー電気樫木総業

<よく使う部品、代替可能部品と入手しやすいルート>

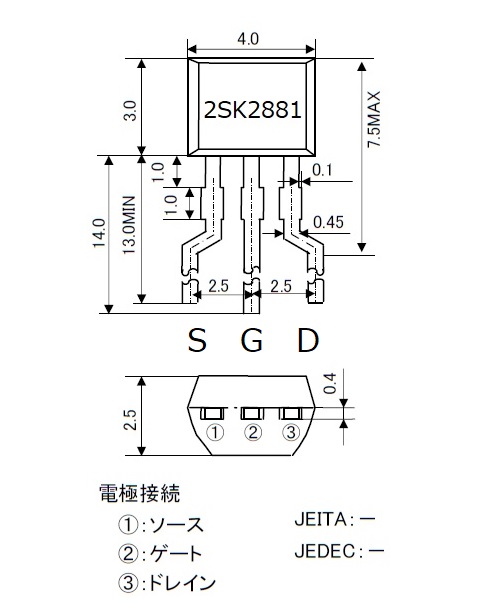

2SK117代替2SK2881(秋月)で代替可、個体特性も比較的揃っています。
2SA1358/2SC3421TTA008B/TTC015B(秋月)で代替可。
2SA1015-GR, 2SC1815-Y, 2SC1815-GR, 2SC2655-Y入手可。セカンドソース品もある 2SA1015-GR, 2SC1815-GR, 2SC2655-Y。(秋月)
ツェナ・ダイオード(5.6V, 6.2V, 12V, 13V, 16V, 18V, 20V)FAIRCHILD製各電圧が入手可(3.3V〜30V)(千石)
1S2076A(トランジスタMWの2段目定電流回路)他のダイオードで代替不可。樫木総業、千石(店頭)、amazonで買えます。
1S2076A(その他の回路)1SS270A1N4148や同等の小信号スイッチングダイオードで代替可(秋月)。
1NU41(19Vミニワッター以外のすべての整流回路)UF2010PS2010で代替可(秋月)。
10E1, 10DDA101N4007で代替可。(秋月)
UF2010, 1JU41, 1N4007入手可。(秋月)
W02G(ブリッジ・ダイオード)樫木総業で入手可。秋月のAM1510で代替可。
DC-DCコンバータ、リレーMCW03-12D15, MAU-108, 9Vリレー(秋月)
抵抗器1/4W1%金属皮膜, 1/2W1%金属皮膜, 1W〜5W5%酸化金属皮膜(千石)
フィルム・コンデンサ0.47μF/100V, 1μF/100V,(秋月) 0.33μF/250V, 1.5μF/250V(千石)
積層セラミック・コンデンサ22pF(N-Type), 33pF(RPE), 47pF(N-Type), 100pF(N-Type), 4.7μF/50V, 10μF/25V(秋月)
アルミ電解コンデンサ千石の85℃標準品千石の中高圧品秋月の標準品。オーディオ用でない標準品を推奨。
インダクタ(アキシャルリード)22μH, 47μH, 470μH(秋月)
インダクタ(ラジアルリード)100μH(11mm), 330μH, 1mH(9mm), 1mH(11mm)(千石)
インダクタ(DAC、Bluetooth用)2.7mH(ES6-272K)(特殊電機)・・・送料が高いですが注文生産ではなく在庫あり。
Bluetoothアンテナケーブル付アンテナ, アンテナ(オス・コネクタ), SMA-UFLケーブル(秋月)
電子部品ボリューム、半固定抵抗、LED、光カプラ、etc.
構造部品1コネクタ、入出力端子、真空管ソケット、etc.
構造部品2ケース、放熱器、ツマミ、スイッチ、平ラグ、基板、スペーサ、ヒューズ、ゴム足、etc.
線材---

・秋月は、在庫管理システムがしっかりしているので欠品も少なく通販在庫も信頼できます。合計が1万2千円くらいになると送料がタダになります。
・千石は、在庫管理が雑なので欠品が頻発しなかなか入荷しません。店頭の引き出しに店員が間違った部品を入れてしまうので油断できません。
・通販の個々の部品は頒布よりも割安なものが多いですが、トータルで送料がかさむ、1個売りをしてくれないなど不便をおかけします。

<効率的な部品の買い方>
まず、秋月の通販(店頭は種類が少ない)でできる限り揃えます。次に千石で秋月にない部品(CR、ZD、放熱器、インダクタなど)を揃えます。残るのは、ケース、ボリューム、ジャック、ツマミ、基板(タカス)、線材くらいでしょう。これらはラジオデパート(エスエス無線タカチ全商品)、門田無線小林電機商会、瀬田無線(店頭)、海神無線)あたりでほとんど揃うはずです。4連ボリュームは三栄電波しか扱っていません。コネクタはトモカ・プロショップ(店頭)が充実しています。ジャンパー用の銅裸線は秋葉原ではなくホームセンターにあります。


<JFETの簡易選別法>

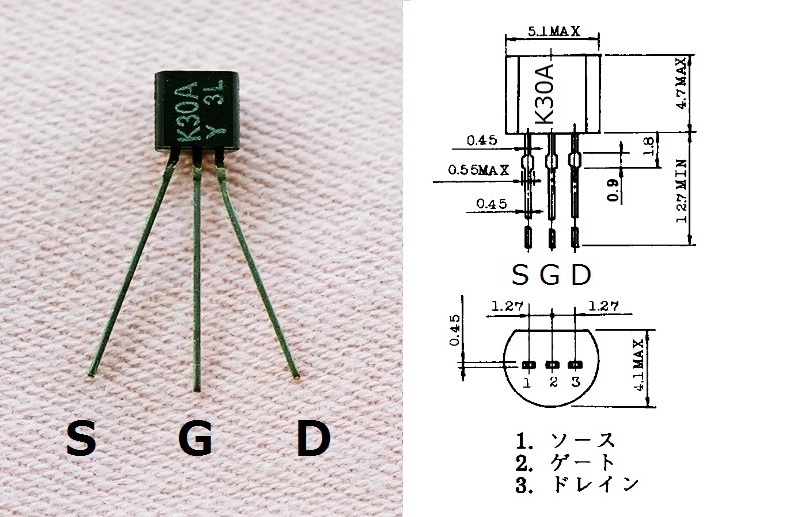

定電流ダイオード、定電流回路用の2SK30Aの選別法:

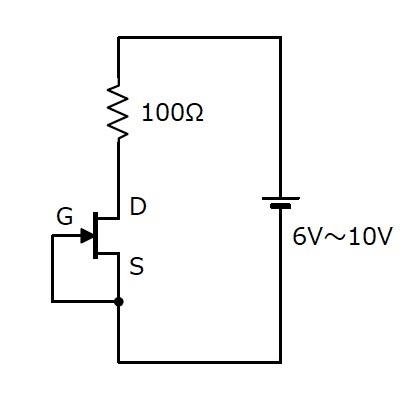

定電流ダイオードはJFETのIdss特性そのものを使いますからIdssがわかることが必須です。6V〜10Vの電源を用意し、ゲート〜ソース間をショートさせたものと100Ωとを直列にした状態で電源につなぎます(右図)。Idssが1.5mAであれば100Ωの両端に生じる電圧は0.15Vとなり、Idssが4mAであれば100Ωの両端には0.4Vが生じます。

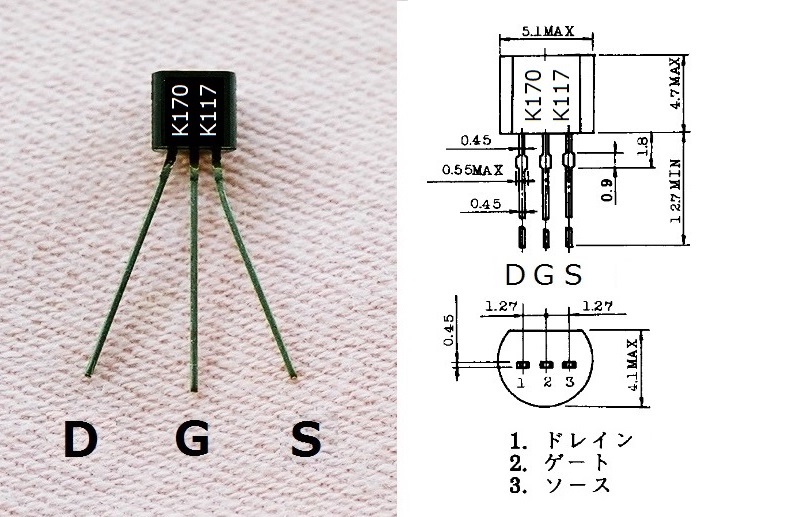

2SK117, 2SK170の簡易選別ペア取り法:

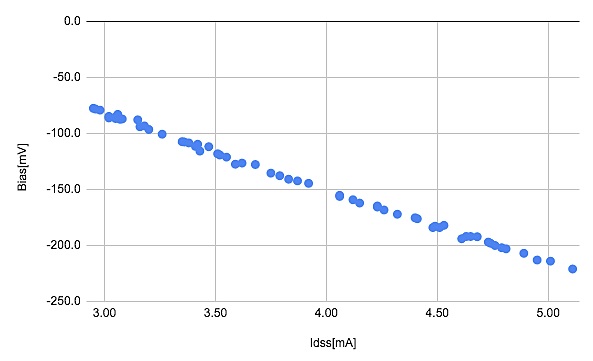

2SK117や2SK170や2SK2881のペア取りでは、JFETはIdssが揃っているとバイアス特性も似てくるという性質を利用します。上記の方法で測定したIdssが近い個体でペアを組みます。6N6P/6DJ8差動ミニワッターならばこれでなんとか調整可能範囲にできると思います。


部品リストが残っていますが頒布は停止しています
メールされても返信できません

ミニワッター関係部品> ミニワッター汎用シャーシ
71A/5A6シングル・ミニワッター
6N6P差動PPミニワッター2012 Version
6DJ8差動PPミニワッター2017
トランジスタ式ミニワッターPart5 15V版 / 19V版
トランジスタ式ミニワッター ツアラーPart5 / ツアラーPart6
ヘッドホンアンプ関係部品> FET/Tr差動ヘッドホン・アンプ Version3(平ラグ/基板) / Version4
バランス型FET差動ヘッドホン・アンプ2011/2017 (製作記事はこちら
<全段差動PP部品> 全段差動PPベーシックアンプ (2段構成)Basicセット / 3段化セット / ディスクリート定電流回路部品
15W全段差動プッシュプル・アンプ関連部品 (製作記事はこちら
プリアンプ部品> FET/真空管 差動プリアンプ関連部品 (製作記事はこちら
12AX7 PHONOイコライザ・アンプV2部品 (製作記事はこちら
トランジスタ式PHONOイコライザ DC24Vバージョン部品 / AC100Vバージョン部品 (製作記事はこちら
トランジスタ式MCヘッド・アンプ基板部品 (製作記事はこちら
<DAC / Bluetooth / 測定器> トランス式USB DAC (製作記事はこちら
FET差動バッファ式USB DAC Version1 / Version2 (製作記事はこちら
トランス+真空管バッファ式USB DAC Type1 / Type2 / Type3 (製作記事はこちら
Bluetooth関連部品 市販レシーバー+LPF / Version1 / Version2 / Version3 (製作記事はこちら
<個別半導体> 選別 2SK30A、2SK117、2SK170、2SK246 / 汎用オーディオOPアンプ・パワーアンプIC
CRD/定電流ダイオード、ZD/定電圧ダイオード
選別 低雑音・パワートランジスタ、高耐圧パワーMOS-FET
一般ダイオード、SBD、高耐圧ファースト・リカバリ・ダイオード
<いろいろな部品> プリアンプ用Rコア特注電源トランス (終了、データあり)
